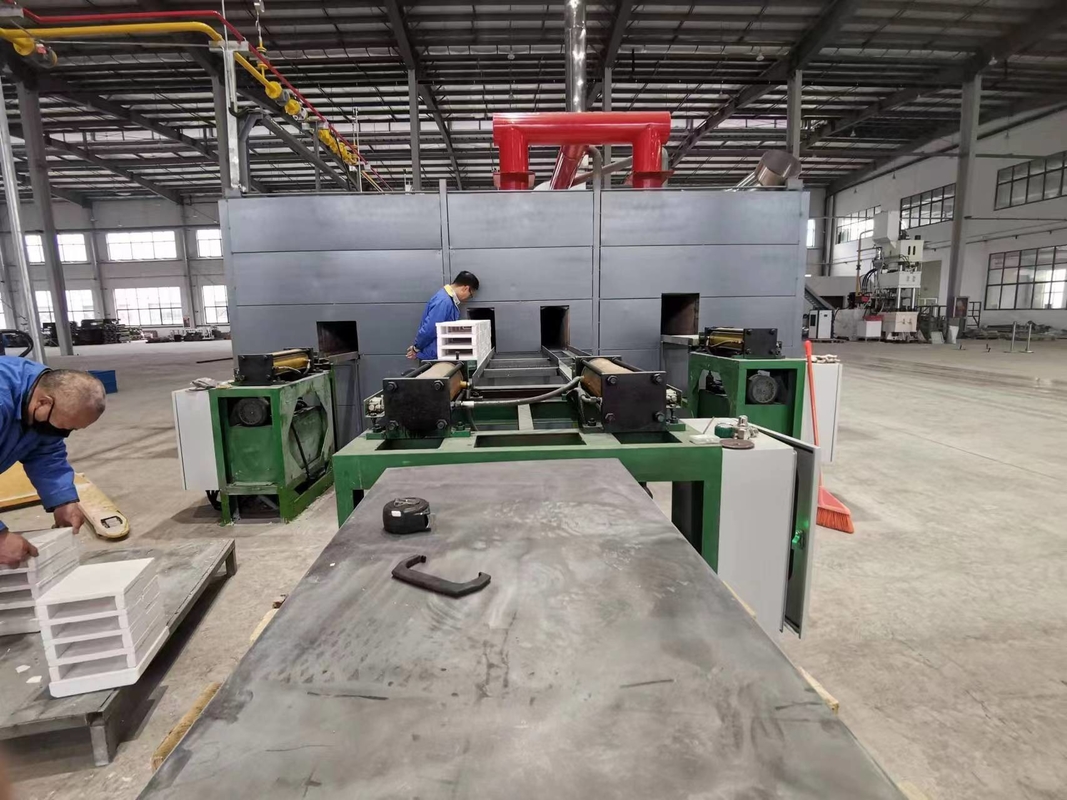

Elektronik Bileşen Sinterleme Baskı Plaka Fırın Kesin Güvenilir
Elektronik Bileşen Sintrasyonu için İtme Plaka Fırını: Kesin ve Güvenilir
1Kısa Özet
Modern elektronik üretim alanında, itme plaka fırını elektronik bileşenlerin sinterlenmesi için vazgeçilmez bir araç olarak ortaya çıktı. Sintering is a crucial process in which powdered or compacted materials are heated to a temperature below their melting point to enhance their physical and mechanical properties through particle bonding.
Bir baskı plaka fırını olarak da bilinen baskı plaka fırını, sürekli akış prensibi üzerine çalışır.Genellikle küçük çipler şeklinde., kapasitörler, dirençler veya depolanmış malzemelerle seramik substratlar, özel olarak tasarlanmış itme plakalarına yerleştirilir.Bu itme plakaları daha sonra mekanik bir itme mekanizması ile fırının içinden yavaş yavaş itilir.
Fırının içindeki atmosfer de kritik bir faktördür. Elektronik bileşenlerin doğasına ve sinterleme sürecine bağlı olarak, fırın farklı gazlarla doldurulabilir. Örneğin,Bazı durumlarda, Sinterleme sırasında bileşenlerin oksidlenmesini önlemek için azot veya argon gibi inert bir gaz kullanılır.Sinterleme süreci için yararlı olan bazı kimyasal reaksiyonları kolaylaştırmak için hidrojen gibi bir azaltıcı gaz eklenebilir..
Baskı levhası fırının tasarımı ve işleyişi son derece otomatiktir.ve gaz akış hızı gerçek zamanlı olarakBu otomasyon sadece tutarlı ve güvenilir sinterleme sonuçlarını sağlamakla kalmaz aynı zamanda üretim verimliliğini önemli ölçüde arttırarak büyük ölçekli elektronik imalatı için uygun hale getirir.
2. Özellikleri
2.1 Temperatür kontrolü kesin
Elektronik bileşen sinterleme için baskı plaka fırının en belirgin özelliklerinden biri, son derece hassas bir sıcaklık kontrolü sağlama yeteneğidir.Çoklu bölge ısıtma sistemi karmaşık sıcaklık profillerinin oluşturulmasını sağlarBirçok modern baskı plaka fırınlarında ± 1°C'nin içindeki sıcaklık doğruluğu elde edilebilir.Bu hassasiyet çok önemlidir, çünkü küçük sıcaklık değişiklikleri bile elektronik bileşenlerin kalitesi ve performansı üzerinde önemli bir etkiye sahip olabilir.Örneğin, seramik kondansatörlerin sinterlenmesinde, sinterleme sürecinde yanlış bir sıcaklık tutarlı olmayan kapasans değerlerine yol açabilir.Yüksek performanslı elektronik devrelerde kabul edilemez.
2.2 Isıtma ortamı sabit
Çömlek duvarlarında kullanılan yalıtım malzemeleri yüksek kaliteli olup çevreye ısı kaybını en aza indirgenmektedir.Bu sadece fırının içindeki sıcaklığın sabit kalmasına yardımcı olmakla kalmaz aynı zamanda enerji verimliliğine de katkıda bulunur- Ocağın içindeki ısı dağılımının, ısıtma elemanlarının dikkatli bir şekilde düzenlenmesiyle sağlanması,Sinterleme sırasında itme plakalarındaki tüm elektronik bileşenlerin aynı sıcaklık koşullarına maruz kalmasını sağlar.Bu, elektronik endüstrisinde kilit bir gereksinim olan tutarlı özelliklere sahip bileşenler üretmek için gereklidir.
2.3 Yumuşak itme - plaka hareketi
İtme plaka fırının mekaniksel itme mekanizması, itme plakalarının pürüzsüz ve tutarlı hareketini sağlamak için tasarlanmıştır.Bu çok önemlidir, çünkü ani duraklamalar veya sarsıcı hareketler elektronik parçaların plakadaki düzleminin tersine dönmesine veya hassas parçalara bile zarar verebilir.Düzgün hareket, bileşenlerin ısıtma bölgesinden sabit bir hızda ilerlemesini sağlar ve önceden tanımlanmış sıcaklık-zaman profilini doğru bir şekilde takip eder.baskı plaka hareketi farklı sinterleme işlemlerine uygun olarak ayarlanabilirÖrneğin, belirli bir sıcaklıkta daha uzun bir kalma süresi gerektiren bileşenler için, itme hızı yavaşlatabilir.
2.4 Özelleştirilebilir Atmosfer
Daha önce belirtildiği gibi, itme plaka fırını, fırının içindeki atmosferi kontrol etmek için sistemlerle donatılabilir.Üreticiler, sinterlenmekte olan elektronik bileşenlerin özel gereksinimlerine bağlı olarak çeşitli gazlar veya gaz karışımlarından seçim yapabilirler.Örneğin, bazı metal bazlı elektronik bileşenlerin sinterlenmesinde, oksidasyonu önlemek ve istenen kimyasal reaksiyonları teşvik etmek için azaltıcı bir atmosfere ihtiyaç vardır.Gaz akış hızını ve bileşimini kesin bir şekilde kontrol etme yeteneği fırının esnekliğini daha da artırır, farklı elektronik bileşen türleri için sinterleme sürecinin optimize edilmesini sağlar.
2.5 Yüksek üretim kapasitesi
Sürekli akış fonksiyonu, yüksek hacimli üretim için çok uygun hale getirir.ve bir parça partileri fırın boyunca hareket ederken, yükleme alanına başka bir seri yüklenebilir. Bu, elektronik endüstrisinin büyük ölçekli taleplerini karşılamak için gerekli olan yüksek bir işlemle sonuçlanır.Fırının otomatik çalışması, manuel müdahale gereksinimini azaltır., üretim verimliliğini daha da artırmak ve sinterlenmiş bileşenlerde insan hatasıyla ilgili kusurların riskini azaltmak.
3Uygulamalar
3.1 Seramik Kondensatörlerin Sinterlenmesi
Seramik kondansatörler, elektrik enerjisini depolama ve serbest bırakma yetenekleri nedeniyle elektronik devrelerde yaygın olarak kullanılır.Seramik kondansatörler genellikle seramik tozlar ve diğer katkı maddeleri karışımından yapılırSinterleme sırasında, seramik parçacıkları birbirine bağlanır ve yoğun ve homojen bir yapı oluşturur.
Keramik kondansatörlerin istenen dielektrik özelliklerine ulaşmak için, itme plaka fırının tam sıcaklık kontrolü gereklidir.vb.., sıcaklığa bağlı spesifik dielektrik sabit gereksinimleri vardır.üreticiler sinterli seramik kondansatörlerin bu gereksinimleri karşıladığını sağlayabilirÖrneğin, X7R seramik kondansatörler için sinterleme sıcaklığı genellikle 1200 - 1300°C aralığında bulunur.İtme plaka fırının çok bölgelik ısıtma sistemi, bu sıcaklığa kadar yavaş ve kontrollü bir ısıtma rampası sağlar., ardından tam sinterlemeyi sağlamak için en yüksek sıcaklıkta bir durma süresi.Isıtma ortamı istikrarlı ve plaka hareketinin pürüzsüz olması, sinterleme sürecinde kondansörlerin çatlamasını veya deformasyonunu önler., bu da tutarlı kapasitans değerlerine sahip yüksek kaliteli ürünlere yol açar.
3.2 Dirençlerin Sinterlenmesi
Dirençler bir diğer temel elektronik bileşen ve baskı levhası fırını bunların üretiminde hayati bir rol oynar.Karbon - filmGeniş çapta hibrit mikro devrelerde kullanılan kalın film dirençlerinde,bir baskı plaka fırında sinterleme işlemi direnç malzemesini iyileştirmek ve yoğunlaştırmak için kullanılır.
Genellikle iletken parçacıklar, cam bağlayıcılar ve diğer katkı maddeleri bir karışımı olan direnç malzemesi, seramik bir substrat üzerine ekran basılıdır.Baskı plaka fırını daha sonra basılı direnç malzemesi ile altyapı ısıtmak için kullanılırFırında sıcaklık profili, önce dirençli pasta içindeki herhangi bir çözücüyi buharlaştırmak ve daha sonra kalan malzemeleri sinterlemek için dikkatlice tasarlanmıştır.Tam sıcaklık kontrolü, iletken parçacıkların direnç içinde istikrarlı ve tekdüze iletken bir yol oluşturmasını sağlarFırında özelleştirilebilir atmosfer, sinterleme sırasında metal bazlı iletken parçacıkların oksidlenmesini önlemek için de kullanılabilir.Bu, doğru direnç değerlerine ve düşük toleranslara sahip dirençlere yol açar., yüksek hassasiyetli elektronik devreler için gereklidir.
3.3 Indüktörlerin Sinterlenmesi
Endüktörler, manyetik alanda enerji depolamak için elektronik devrelerde kullanılır.baskı plaka fırını sinterleme için kullanılırFerrit indüktörleri, ferrit tozlarını istenen şekle basarak ve daha sonra yoğunluklarını ve manyetik özelliklerini artırmak için sinterleyerek yapılır.
Ferrit malzemesinin manyetik geçirgenliğini ve doyum manyetizasyonunu optimize etmek için itme plaka fırında sinterleme işlemi dikkatlice kontrol edilir.Fırında sıcaklık profili, ferrit yapısında manyetik tanelerin büyümesini teşvik etmek için tasarlanmıştır.Çoklu bölge ısıtma sistemi, istenen manyetik özellikleri elde etmek için önemli olan kontrol edilen bir ısıtma ve soğutma döngüsüne izin verir.Sıcaklık yavaş yavaş zirve değerine yükseltildi, tipik olarak ferrit malzemesinin türüne bağlı olarak 1000-1300°C civarında.Ferrit yapısında istenmeyen fazların veya streslerin oluşmasını önlemek için sıcaklık dikkatlice kontrol edilir.Isıtma ortamı istikrarlı ve pürüzsüz baskı plaka hareketi endüktörlerin aynı şekilde sinterlenmesini sağlar, bu da tutarlı endüktans değerleri ve yüksek kaliteli performans sağlar.
3.4 Entegre devre substratlarının sinterlenmesi
Entegre devre (IC) substratları, IC çiplerinin monte edildiği platformlardır. Bu substratlar genellikle alümina veya alüminyum nitrit gibi seramik malzemelerden yapılır.İhtiyaç duyulan mekanik ve elektrik özelliklerini elde etmek için bu seramik altyapıları sinterlemek için baskı plaka fırını kullanılır.
Sinterleme işlemi sırasında, seramik tozu genellikle pres veya enjeksiyon kalıplama gibi süreçler yoluyla istenen şekle dönüştürülür.Daha sonra yeşil (sinterlenmemiş) substratları ısıtmak için baskı plaka fırını kullanılırKeramik altyapının tek derecede yoğun ve pürüzsüz bir yüzey finişine sahip olmasını sağlamak için hassas bir sıcaklık kontrolü çok önemlidir.Yumuşak bir yüzey, IC yongalarının substratla düzgün bir şekilde bağlanması için gereklidir.Fırında özelleştirilebilir atmosfer, seramik malzemenin oksidasyonunu önlemek ve yüzeyin kimyasal bileşimini kontrol etmek için kullanılabilir.İtme plaka fırınının yüksek üretim kapasitesi, IC substratlarının seri üretimini sağlar., yarı iletken endüstrisinin büyük ölçekli taleplerini karşılıyor.
3.5 Elektronik ambalaj malzemelerinin sinterlenmesi
Seramik ambalajlar veya metal-seramik kompozitler gibi elektronik ambalaj malzemeleri de itme plaka fırınları kullanılarak sinterlenir.Mekanik destek ve elektrik yalıtımı sağlamak.
Seramik paketlerin durumunda, seramik malzemeyi yoğunlaştırmak ve mekanik dayanıklılığını artırmak için itme plaka fırında sinterleme işlemi kullanılır.Sıcaklık profili, paketin sinterlendikten sonra doğru boyutlara ve toleranslara sahip olmasını sağlamak için dikkatlice tasarlanmıştır.Metal - seramik kompozitler için, fırında sinterleme işlemi, metal ve seramik aşamaları birbirine bağlamak için kullanılır.Özelleştirilebilir atmosfer, metal ve seramik arasındaki ara yüz reaksiyonlarını kontrol etmek için kullanılabilirYüksek üretim kapasitesi, elektronik ambalaj malzemelerinin büyük miktarlarda verimli bir şekilde üretilmesini sağlar.Elektronik cihazların yüksek hacimli üretimi için gerekli olan.
4Sık Sorulan Sorular
4.1 Elektronik bileşenleri bir baskı plaka fırında sinterlemek için tipik sıcaklık aralığı nedir?
Sıcaklık aralığı elektronik bileşen türüne ve kullanılan malzemelere bağlı olarak değişir.Sinterleme sıcaklığı 1000 - 1300°C arasında değişebilir.Daha düşük erime noktalarına sahip bazı metal bazlı bileşenler veya malzemeler için sinterleme sıcaklığı 500 - 900°C aralığında olabilir.
4.2 Baskı plaka fırınındaki atmosfer sinterleme işlemini nasıl etkiler?
Fırında atmosfer, sinterleme sürecine önemli ölçüde etki edebilir. Nitrogen veya argon gibi inert gazlar bileşenlerin oksidasyonunu önlemek için kullanılır.Hidrojen gibi azaltıcı gazlar bazı kimyasal reaksiyonları teşvik etmek için kullanılabilirYanlış atmosfer oksidasyona, kirliliğe veya yanlış kimyasal reaksiyonlara yol açabilir.Sinterlenmiş bileşenlerin kalitesini bozabilir.
4.3 Baskı plaka fırını aynı anda farklı elektronik bileşen türlerini sinterlemek için kullanılabilir mi?
Bazı durumlarda, farklı elektronik bileşen türlerini aynı anda bir itme plaka fırınında sinterlemek mümkündür.Sinterleme sıcaklık profilleri ve atmosfer gereksinimleri benzerseBununla birlikte, gereksinimler önemli ölçüde farklıysa, bu, bir veya daha fazla bileşen türü için optimum olmayan sinterleme sonuçlarına yol açabileceği için tavsiye edilmez.
4.4 Baskı plaka fırını ne sıklıkla bakım gerektirir?
Bir baskı levhası fırının bakım sıklığı kullanımına bağlıdır.ısı kaybı için yalıtım denetleme, ve itme mekanizmasının düzgün çalışmasını sağlamak, ayda en az bir kez yapılmalıdır.Tipik olarak her 3 - 6 ayda bir, doğru sıcaklık okumalarını sağlamak için.
4.5 Bir baskı levhası fırında sinterlenmiş elektronik bileşenlerin kalitesini etkileyebilecek ana faktörler nelerdir?
Ana faktörler arasında sıcaklık doğruluğu, fırın içindeki sıcaklık eşitliği, baskı plaka hareketinin istikrarı, fırın içindeki atmosferin bileşimi ve akış hızı,ve başlangıç malzemelerinin kalitesiBu faktörlerin herhangi bir sapması, tutarlı olmayan özellikler, çatlama veya yanlış kimyasal bileşim gibi sinterlenmiş bileşenlerde kusurlara yol açabilir.
